OXE WellCam 45 DualCam -150M 30Bar MultiCam Control Box – električna vrtljiva glava kamere z dvojnim pogledom (stranski/spodnji)

OXE WellCam 45 DualCam 150M 30Bar MultiCam Control Box

Profesionalni inšpekcijski sistem je namenjen pregledovanju globokih vrtin, vodnjakov in drugih navpičnih prostorov. Kamera s premerom 45 mm uporablja dva ločena objektiva, ki omogočata pogled od spodaj in s strani na pregledovano mesto. Električno vrtenje stranske kamere v obsegu 360° omogoča temeljit pregled sten po celotnem obodu in osredotočenje na morebitne razpoke, usedline ali druge napake. Oba objektiva dopolnjuje lasten nabor šestih zmogljivih LED-diod, ki zagotavljajo osvetlitev temnih prostorov.

Trpežna glava kamere iz nerjavečega jekla s safirskim steklom je pripravljena za delo pod vodo do tlaka 30 bar. Sistem je opremljen z 150 m dolgim fleksibilnim kablom s kevlarsko ojačitvijo, električnim navijanjem, regulacijo hitrosti in digitalnim števcem dolžine. MultiCam Control Box z vzdržljivo 10,1-palčno tablico R7 omogoča spremljanje žive slike, upravljanje kamere ter snemanje fotografij in videoposnetkov. Programska oprema ITS Reports z doživljenjsko licenco služi za upravljanje pridobljenih podatkov, pripravo inšpekcijskih poročil v skladu s standardom EN 13508-2 ter njihov izvoz v format PDF.

Krmilno enoto OXE MultiCam Control Box z vzdržljivim tabličnim računalnikom Android si lahko ogledate in kupite tudi kot samostojen izdelek.

Glavne funkcije

• Dvojni pogled s spodnjo in stransko kamero
• Električno vrtenje stranskega pogleda za 360°
• 45-milimetrska glava kamere iz nerjavečega jekla
• Slikovni senzor 1/3" CMOS z ločljivostjo 1,3 Mpx
• Snemanje slike v ločljivosti 720p
• Odpornost proti vodnemu tlaku do 30 bar
• Safirno steklo za zaščito objektivov
• Skupno 12 zmogljivih LED-diod – 6 za vsak objektiv
• Zorni kot kamer 120°
• 150 m fleksibilnega kabla s premerom 8 mm
• Kabel iz brekkisne bakre s poliuretanskim plaščem in kevlarsko ojačitvijo
• Električno odvijanje in navijanje kabla z regulacijo hitrosti
• Zasilna zavora električnega navijala
• Digitalni števec dolžine z možnostjo prikaza v metrih ali stopah
• Nastavljiv vodilni element v obsegu Ø 60–420 mm
• MultiCam Control Box z delovnim časom približno 7 ur
• Odporen 10,1-palčni tablični računalnik R7 z operacijskim sistemom Android 13
• Snemanje fotografij v formatu JPEG in videoposnetkov v formatu MP4
• Povezava prek Wi-Fi, Bluetooth 5.1 in 4G LTE
• Programska oprema ITS Reports z doživljenjsko licenco
• Priprava inšpekcijskih poročil v skladu s standardom EN 13508-2
• Izvoz pripravljenih poročil v format PDF

Dvojni pogled za temeljit pregled

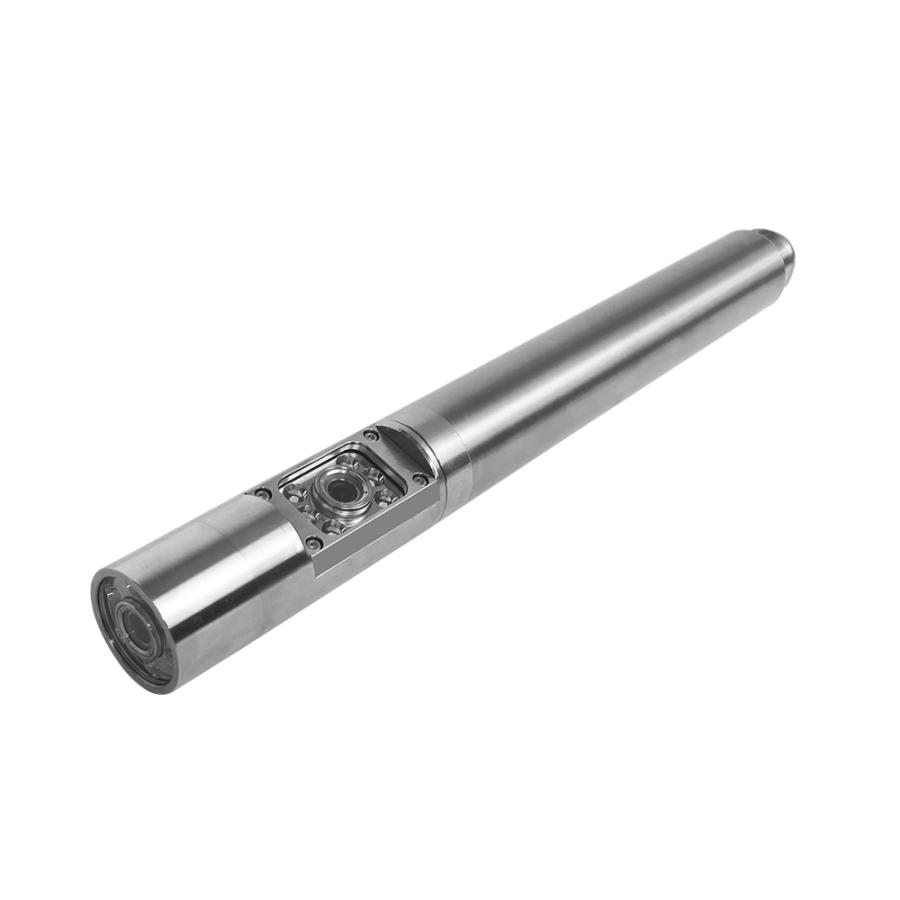

Kamera s premerom 45 mm je opremljena z dvema ločenima objektivoma, ki omogočata pogled od spodaj in s strani na pregledovani prostor. Spodnja kamera sledi smeri gibanja naprave, medtem ko stranska kamera omogoča podrobno pregledovanje sten vrtine ali vodnjaka. Tehnik tako pridobi celovitejši pregled in lažje odkrije razpoke, usedline, netesnosti ter druge napake.

Električno vrtenje stranske kamere za 360°

Stransko kamero je mogoče električno vrteti v obsegu 360°, kar omogoča postopno pregledovanje celotnega obsega pregledovanega prostora. Smer pogleda se upravlja prek tabličnega računalnika, zato ni treba vrteti kabla niti celotne kamere. Operater se med delom lahko ustavi ob odkriti napaki, udobno prilagodi kot snemanja in posname potrebno slikovno dokumentacijo.

Jasen posnetek in ločena LED-osvetlitev

Oba objektiva uporabljata slikovni senzor 1/3" CMOS z ločljivostjo 1,3 Mpx in vidnim kotom 120°. Spodnjo in stransko kamero dopolnjuje šest zmogljivih LED-diod, skupaj je torej na voljo 12 LED-diod. Ločena osvetlitev v obeh smereh pogleda pomaga ohraniti dobro vidljivost tudi v globokih vrtinah, vodnjakih in drugih mestih brez naravne svetlobe.

Odpornost za delo pod vodo do 30 bar

Glava kamere je izdelana iz trpežnega nerjavečega jekla, njene leče pa ščiti safirno steklo, ki pomaga pri odpornosti proti praskam in mehanskim obremenitvam. Vodotesna izvedba IP68 je namenjena delovanju pod vodo do tlaka 30 bar. Robustna konstrukcija tako omogoča izvajanje profesionalnih inšpekcij globokih vrtin in vodnjakov v zahtevnih delovnih pogojih.

Doseg do 150 metrov

Komplet je opremljen z 150-metrskim prožnim kablom s premerom 8 mm, ki omogoča spust kamere v precejšnjo globino. Kabel uporablja prevodnike iz brezkisikove bakre, odporno poliuretansko ovojnico in kevlarsko ojačitev. Ta konstrukcija združuje potrebno prožnost z mehansko odpornostjo in pomaga zaščititi vodnik pri ponavljajoči se uporabi v terenu.

Električni navijalnik z regulacijo hitrosti

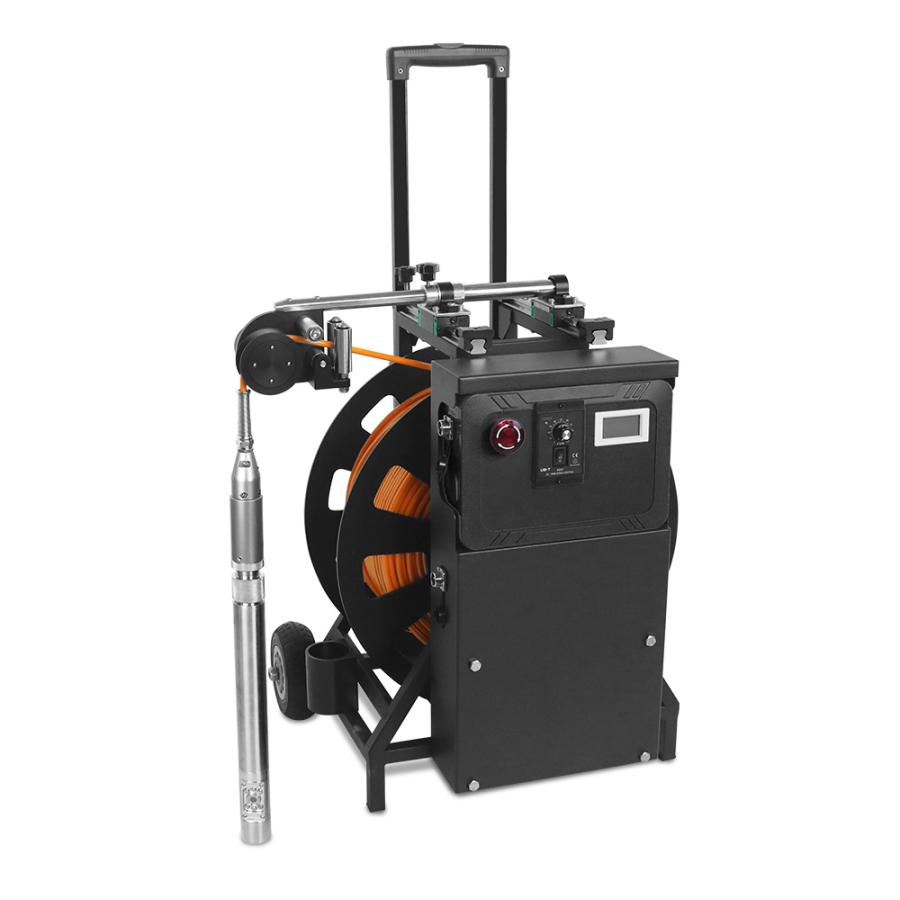

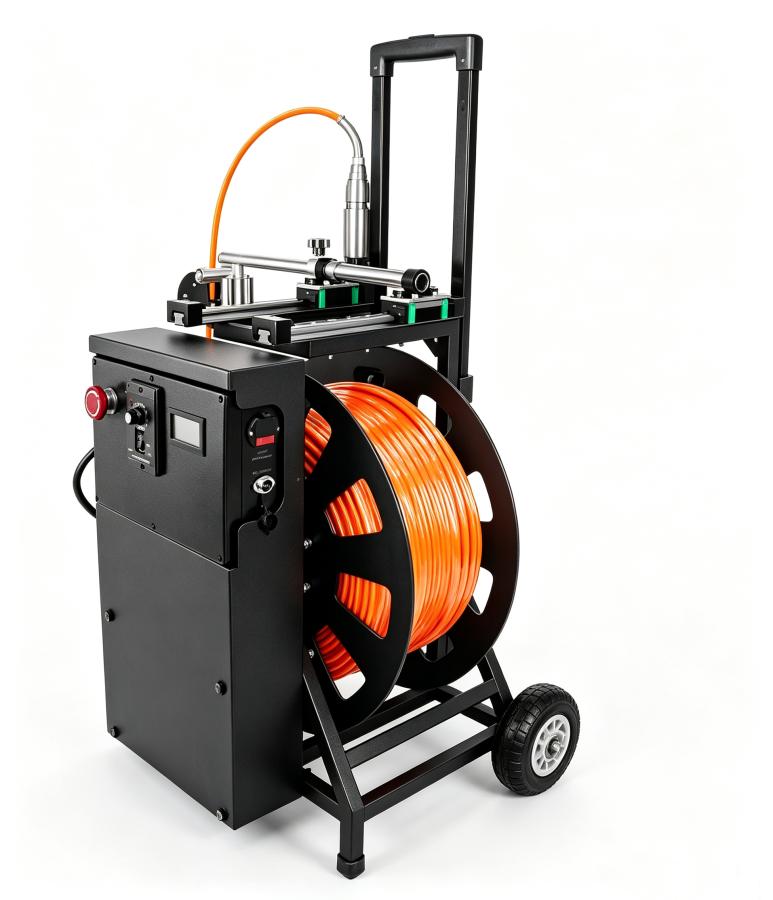

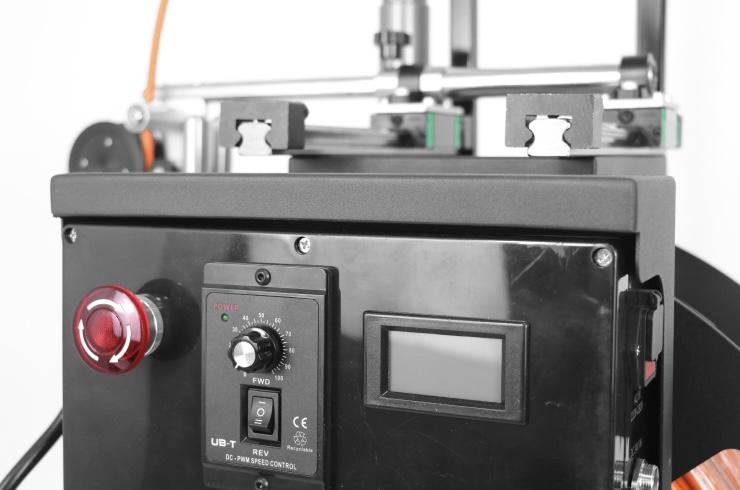

Električni navijalnik omogoča udobno spuščanje in dvigovanje dolgega kamere kabla ter znatno olajša delo operaterja. Hitrost odvijanja in navijanja je mogoče prilagajati glede na trenutno situacijo in zahtevano natančnost pregleda. Konstrukcija je opremljena tudi z zasilno zavoro in kolesi, ki olajšajo premikanje celotne naprave na mesto pregleda.

Digitalno merjenje globine in stabilno vodenje kamere

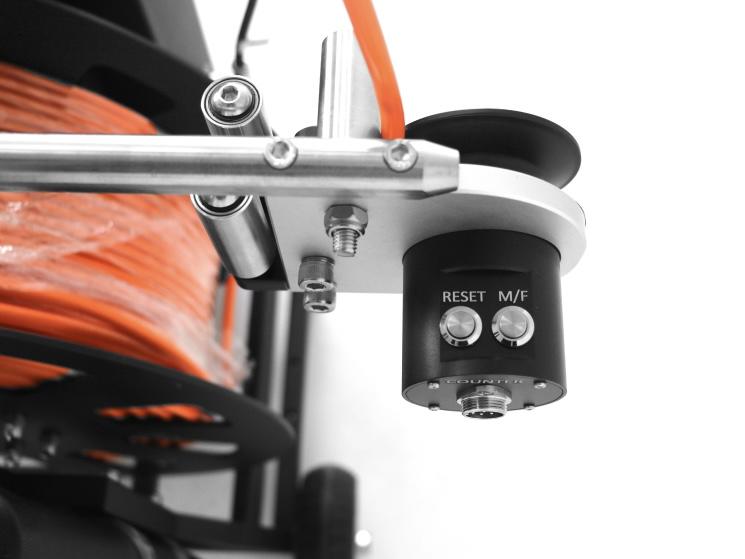

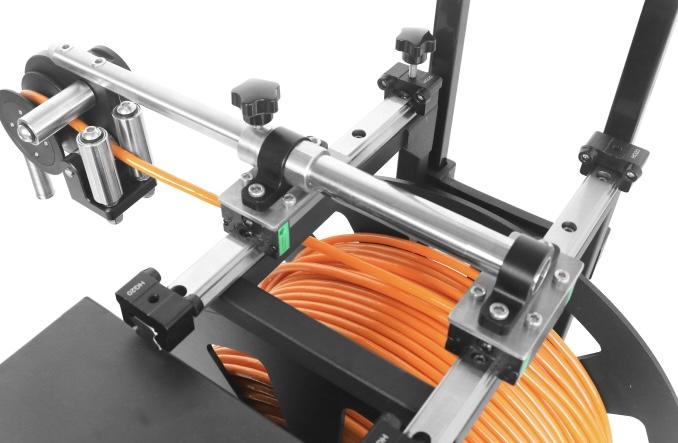

Vgrajen digitalni števec neprekinjeno spremlja dolžino odvitega kabla in prikazuje izmerjeno vrednost v metrih ali stopah. Operater lahko tako natančneje določi globino, na kateri je bila odkrita napaka, in jo navesti v inšpekcijskem poročilu. Nastavljiv vodilni element v obsegu Ø 60–420 mm pomaga stabilizirati glavo kamere in jo ohranjati v ustreznem položaju.

Trpežen tablični računalnik in celovito upravljanje sistema

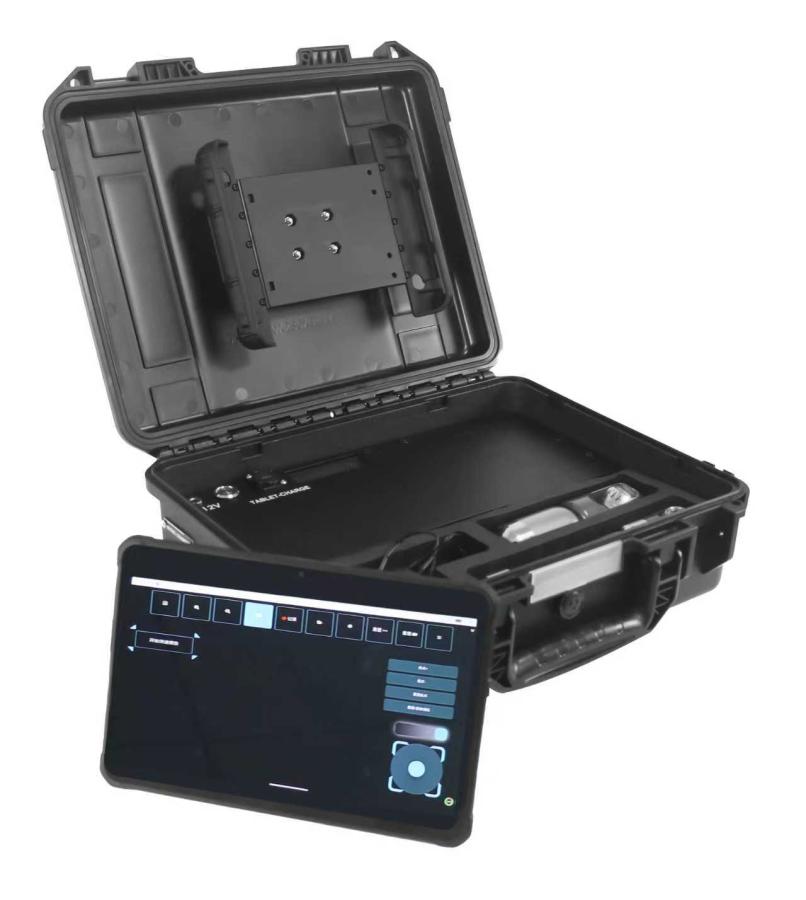

MultiCam Control Box se dobavlja z vzdržljivim 10,1-palčnim tabličnim računalnikom R7 z operacijskim sistemom Android 13, ki služi za spremljanje slike in upravljanje priključenega kamernega sistema. Na tablici je mogoče preklapljati med pogledi, vrteti stransko kamero ter posneti fotografije v formatu JPEG in videoposnetke v formatu MP4. Zaslon omogoča upravljanje tudi v delovnih rokavicah, tablica pa ponuja povezavo prek Wi-Fi, Bluetooth 5.1 in 4G LTE.

Profesionalna dokumentacija z ITS Reports

Programska oprema ITS Reports z doživljenjsko licenco omogoča pregledno upravljanje pridobljenih podatkov in njihovo uporabo za profesionalno dokumentacijo opravljenega pregleda. Uporabnik lahko ustvarja inšpekcijska poročila v skladu s standardom EN 13508-2, vanje vnaša podatke o naročilu in ugotovljenih napakah ter jih nato izvozi v format PDF. Končno poročilo je mogoče enostavno arhivirati ali predati stranki.

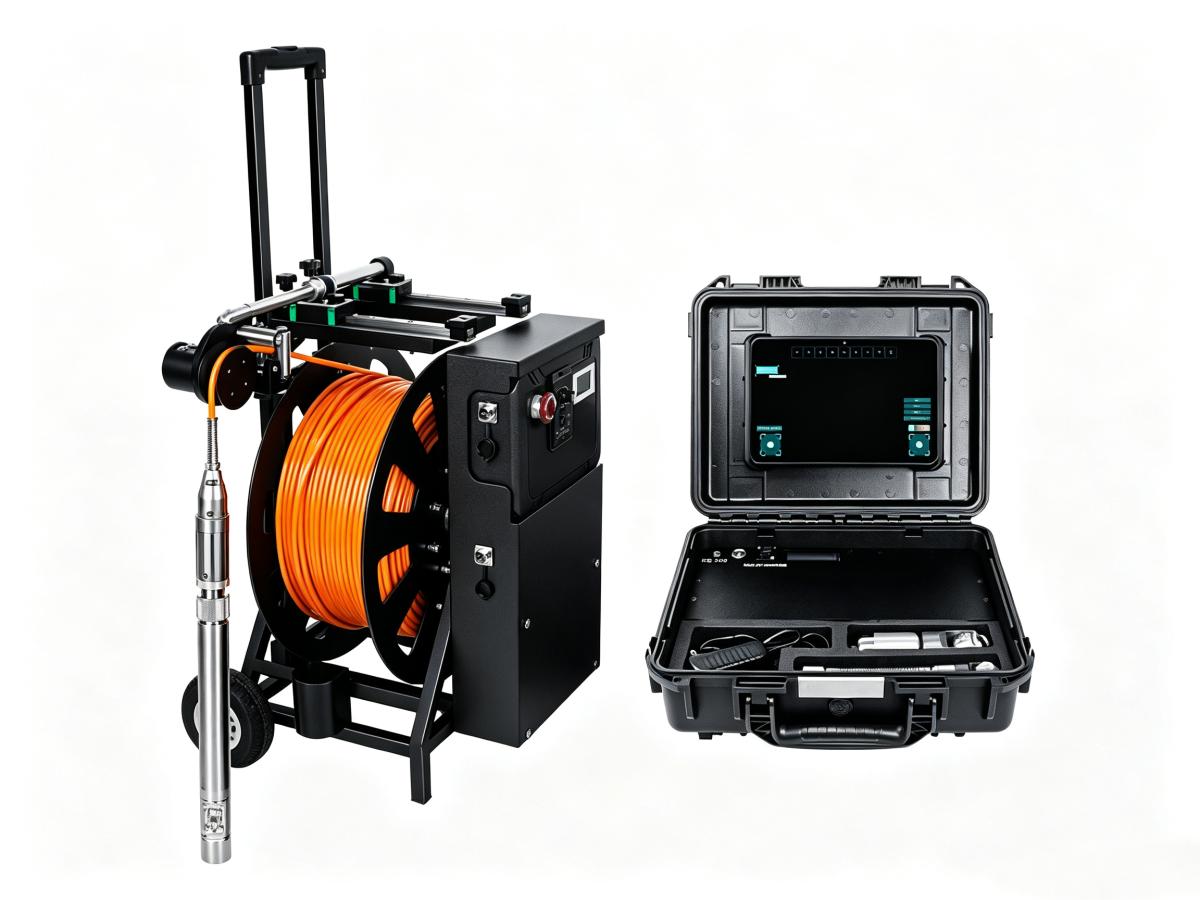

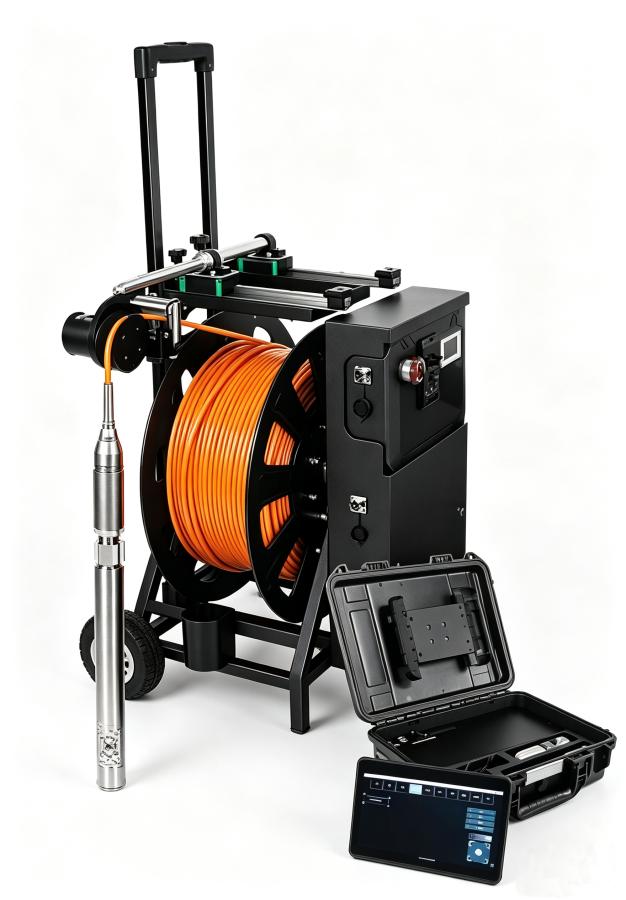

Vsebina paketa

• 45-mm vrtljiva glava kamere z dvojnim pogledom
• Električni navijalnik s 150-metrskim kablom
• MultiCam Control Box
• Zdržen tablični računalnik R7
• Programska oprema ITS Reports z doživljenjsko licenco
• Povezovalni videokabel s 6-pinskim konektorjem
• Povezovalni kabel merilnika dolžine s 8-pinskim konektorjem
• Kabel USB-C / USB-C
• Nastavljiv vodilni element kamere
• Polnilni adapter krmilne enote
• Polnilnik za tablični računalnik
• Navodila za uporabo
• Kabli za električni pogon navijala
• Napajalni kabel
• Krpa za čiščenje
• Torba za orodje
• Testni kabel
